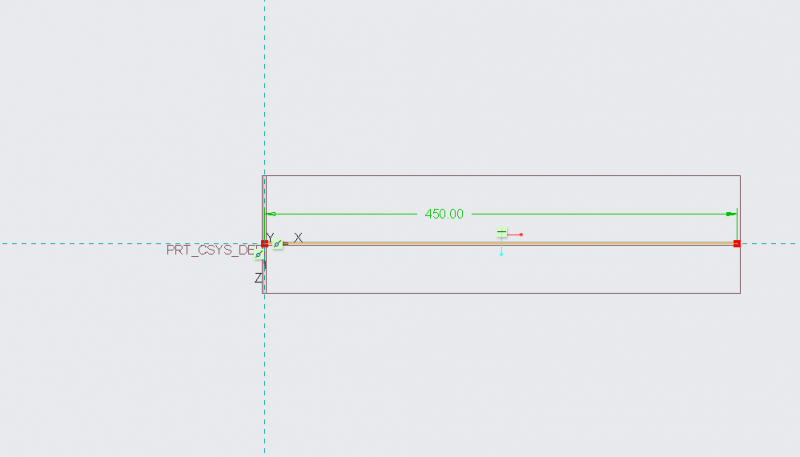

Hôm nay chúng ta sẽ tìm hiểu về hàm SIN biến thiên từ -1 đến 1 Hôm nay chúng ta sẽ tìm hiểu về hàm SIN biến thiên từ -1 đến 1, Hàm biến thiên trên Creo và kết hợp nó với hàm Trajpar…(các bạn có thể xem lại ở bài trước) Ta thực hiện một ví dụ tạo khối sweep biến thiên theo 2 phương trình: Bước 1: Tạo đường dẫn cho khối sweep

TIỀM HIỂU VỀ HÀM BIẾN THIÊN TRÊN CREO

Bước 2:chọn sketch vừa vẽ làm dường origin, chọn

TIỀM HIỂU VỀ HÀM BIẾN THIÊN TRÊN CREO

(variable section sweep). Vẽ biên dạng khối sweep là hình chữ nhật 30×50, chọn tool trên thanh tabs > chọn relations

TIỀM HIỂU VỀ HÀM BIẾN THIÊN TRÊN CREO

Bước 3: Khi xuất hiện cửa sổ relations ta nhập 2 phương trình           +sd4=30+trajpar*50           +sd3=50+10*sin(trajpar*360*5)

TIỀM HIỂU VỀ HÀM BIẾN THIÊN TRÊN CREO

Kết quả ta được biên dạng như hình sau

TIỀM HIỂU VỀ HÀM BIẾN THIÊN TRÊN CREO

Chúc các bạn thành công!
