     Bài viết này hướng dẫn các bạn sử dụng công cụ Forming Tool trong thiết kế kim loại tấm Sheet Metal của Solidworks với 2 nội dung chính là:

  • Biết cách tạo khuôn để dập cho kim loại tấm.
  • Cách sử dụng khuôn đó cho kim loại tấm.

1. Cách tạo khuôn dập:

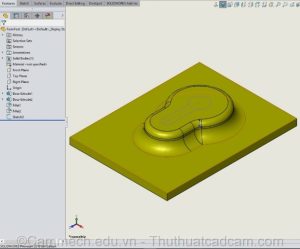

Bước đầu tiên, bạn phải tạo 1 file Part là hình dạng mà bạn muốn dập có chứa 1 Sketch như hình bên dưới:

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks
Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks

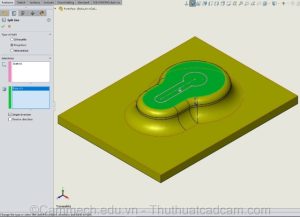

Sau đó dùng công cụ  (Features/Curves).

Chọn Projected và Single direction.
Chọn Sketch và mặt face cần Split như hình dưới.
Xong ấn Ok.

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks

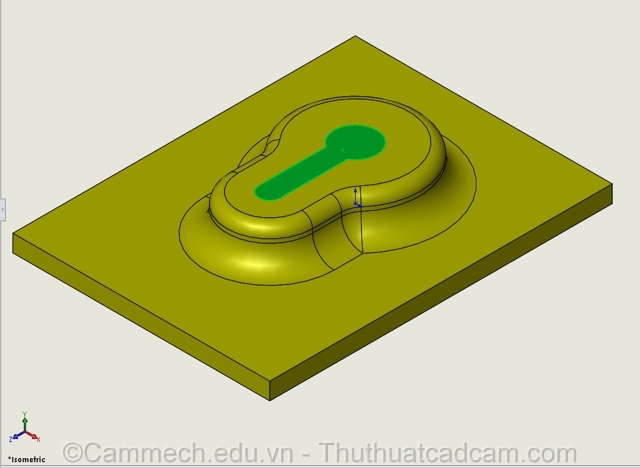

Và bề mặt màu xanh phía dưới được tạo mới và bạn có thể chọn nó.

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks


Tiếp theo bạn chọn công cụ
Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks
 trong Tab Sheet Metal.

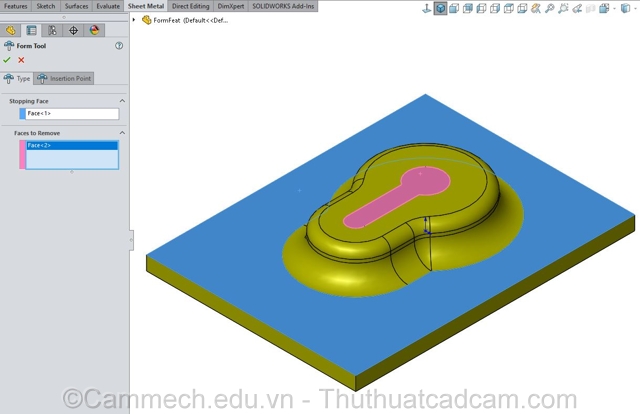

Chọn mặt dừng Stopping Face là mặt màu xanh dương.
Chọn mặt bị cắt đi Face to Remove là mặt màu hồng như hình bên dưới.

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks

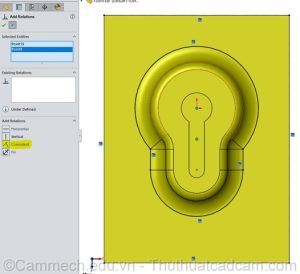

Tiếp theo ta Thiết Lập Điểm Chèn:

Chọn tab Insertion Point. Điểm chèn này mặc định ở trọng tâm của mặt dừng Stopping Face.

Chúng ta sẽ rành buộc cho điểm nảy trùng với gốc tọa độ. (Điểm màu xanh lá cây phía bên dưới).

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks

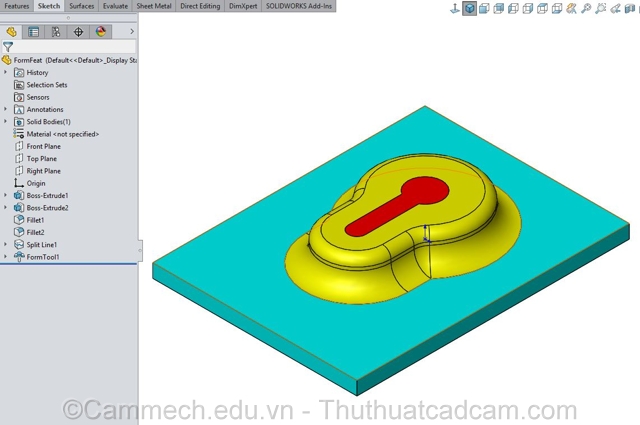

Hình dạng khuôn dập được tạo ra với màu sắc như hình sau:

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks

  • Màu xanh: là mặt dừng Stopping Face
  • Màu đỏL là bề mặt bị loại bỏ Face to Remove

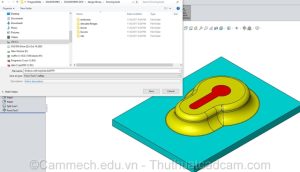

Bây giờ chúng ta lưu Form Tool dưới dạng đuôi *sldftp theo đường dẫn mặc định (hoặc đường dẫn theo ý của bạn):
C:ProgramDataSOLIDWORKSSOLIDWORKS 2018design libraryforming tools.

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks


2. Cách sử dụng khuôn dập Form Tool:

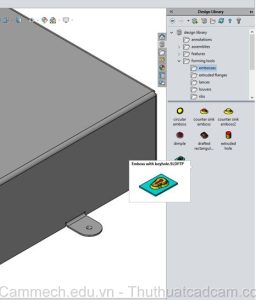

Khuôn dập Form Tool được sự dụng dễ dàng bằng cách kéo thả vào chi tiết của bạn.

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks

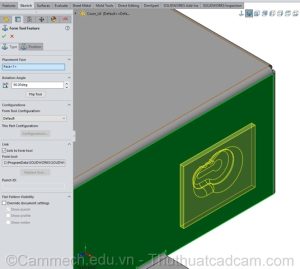

Kéo thả Form Tool đã tạo ra phía trên lên bề mặt 1 chi tiết(chi tiết này có sẵn trước) rồi sau đó chúng ta có thể: Xoay, Lật, hoặc thậm chí có thể đổi Cấu Hình cho nó.

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks

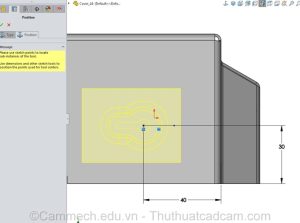

Chúng ta chuyển sang tab Position để định vị trí cho Forming Tool bằng kích thước Smart Dimensions.

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks

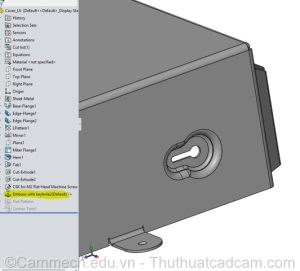

Nhận OK để lưu lại. Như vậy là bạn đã tạo thành công như hình sau:

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks

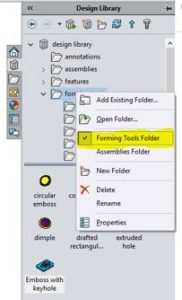

Có thể đánh dấu Folder chứa file Forming Tools thành Folder mặc định của nó bằng cách click chuột phải vào thư mục và chọn Forming Tool Folder.

Forming Tool: Cách tạo khuôn dập cho kim loại tấm trong Soliworks


Ghi Chú:

  • Bạn nên tạo Forming Tool khác bằng cách kéo thả vào như trên, ko nên dùng Pattern để đảm bảo các buộc, tránh bị lỗi.
  • Xác định được độ dày Forming Tool đến độ dày của chi tiết Part.
  • Có thể tạo liên kết Link to form tool ở trong bảng thuộc tính PropertyManager. Nếu bạn thay đổi Forming Tool gốc thì nó tự động thay đổi ở chi tiết mình sử dụng.
Doãn Hùng – CAMMECH.
