MASTERCAM 2019 có gì mới?

masrercam2019

Sau một quãng thời gian chờ đợi, phiên bản Mastercam 2019 đã ra đời. Phiên bản 2019 có những bước cải tiến vượt trội so phiên bản trước. Bài viết xin giới thiệu một số cải tiến trên phiên bản mới này, mời các bạn tham khảo:

Advanced Toolpath Display

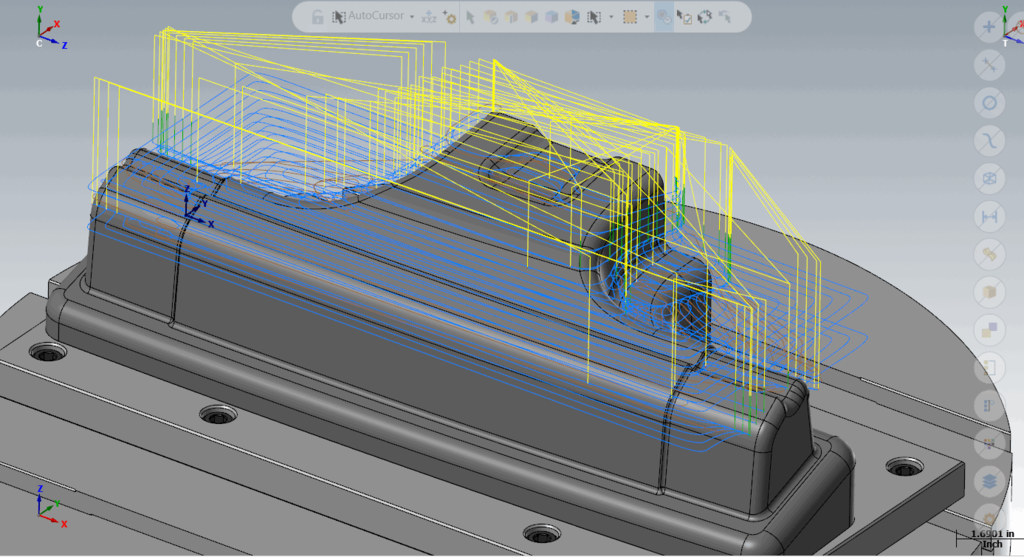

Mastercam 2019 cho phép hiển thị đường chạy dao với nhiều màu khác nhau, tùy vào kiểu chuyển động. Hình dưới đây cho thấy một chi tiết kèm với Dynamic Optirough toolpath khi chức năng Advanced Toolpath Display đã bật. Chức năng này không khả dụng với Wire Toolpaths.
trung tâm cammech

Bạn có thể gán màu cho đường chạy dao bằng cách truy cập vào hộp thoại Advanced Display như hình dưới đây:
hoc mastercam

Bạn cũng có thể thay đổi bề dày đường nét, kiểu đường nét của đường chạy dao. Với Drill Toolpath, bạn có thể gán màu, kiểu màu và bề rộng nét của đường kính dao.
CÔNG TY TNHH VIỆT C.A.D

Bạn có thể bật tắt chức năng hiển thị từ Toolpath Manager.
hoc mastercam

New Model Chamfer Toolpath

Đây là một toolpath mới cho gia công 2D. Toolpath Model Chamfer cho phép bạn chamfer an toàn trên Solid Model. Dưới đây là yêu cầu khi sử dụng loại toolpath này:
  • Chỉ hỗ trợ Chamfer tool.
  • Chain Geometry phải là các cạnh hoặc mặt của khối solid.
  • Avoidance Model phải là Surface, Solid và Meshes.
Mastercam Cammech
Sau khi chọn Chain Geometry, bạn sẽ phải thiết lập vài thông số để kiểm soát toolpath, bạn có thể thiết lập Side Clearance (khoảng hở an toàn mặt hông dao) đối với Solid Model. Tùy chọn này được thiết lập ở trang Toolpath.
Mastercam Cammech
Trên trang Cut Parameter, bạn có thể thiết lập bề rộng Chamfer width. Sử dụng Top offset để xác định khoảng cách từ vị trí có đường kính lớn nhất của cạnh dao chamfer đến mặt phôi, hoặc sử dụng Bottom offset để xác định khoảng cách từ đỉnh tool đến cạnh đáy của Chamfer.
Mastercam Cammech
Bạn có thể chọn lệnh Model Chamfer từ Mill Toolpath.
Mastercam hoc o Cammech

2D Mill Enhancements – Maintain sharp corners

Một tùy chọn mới, Maintain sharp corners trên trang Cut parameters – 2D contour toolpath và Pocket toolpaths, cho phép bạn bo cung đường chạy dao và góc nhọn của chi tiết. Tùy chọn này chỉ tác dụng khi bạn sử dụng lượng dư gia công Stock to leave on walls.
bù dao trong mastercam
